FM TOWNS UX20の電源ユニットをメンテナンスしてメモリを増設してみる
【目次】
前回までのお話

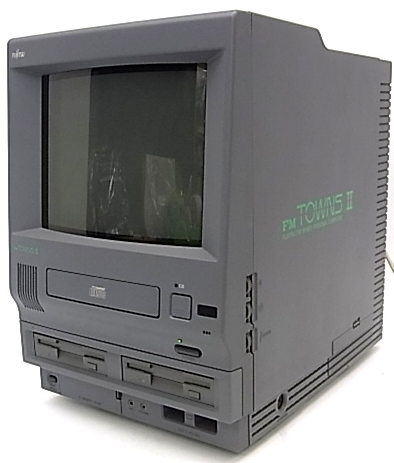

ヤフオクで2万円くらいで入手したUXを、68同様に電解コンデンサーの交換にトライして、今後もがんばってもらえるようメンテナンスをしてみました。
メンテナンス
※今回は、高電圧注意のブラウン管まわりがあるので、このブログを読んで感電などの事故にあった場合にも完全に自己責任ですので、くれぐれもご注意ください。
分解
外側のカバーをはずす
まず「このパソコンはいったいどこから分解するのか?」と。
ぱっと見たところネジが見当たらないのだが、
- モニター上部に2か所

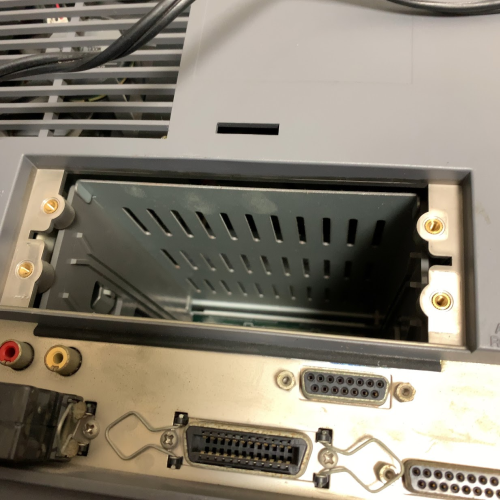

- 拡張スロットの部分に2か所

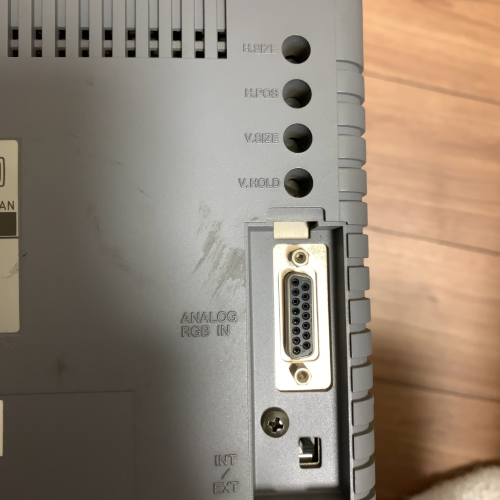

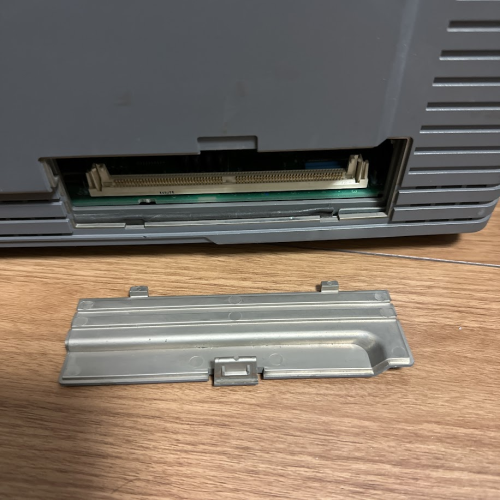

- 外部入力接続の部分(蓋をはずす)に1か所
- 底面部分に2か所
にあるネジをそれぞれ外すと、後ろにケースがずれて、はずれるようです。
モニター用電源ユニットをはずす

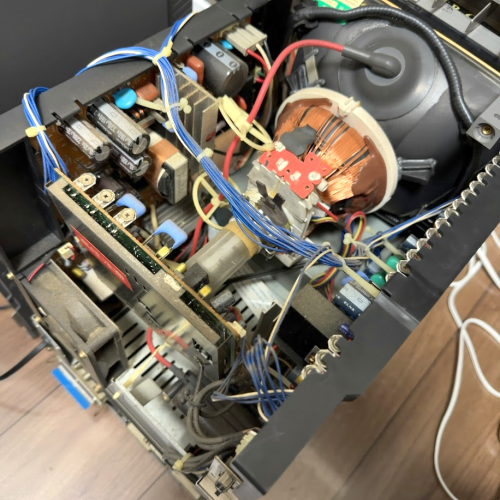

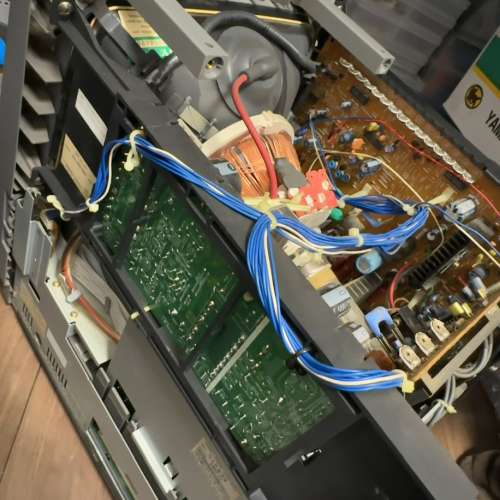

カバーをはずすとこんな感じ。かなり汚れてる場合が多そうなので、エアーダスターでホコリを飛ばしたり、感電しないようにウェットティッシュ的なサムシングでふいたりしてみます。

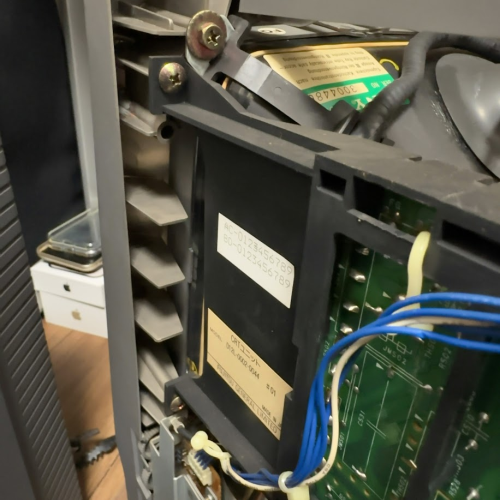

手始めに、この左側の上についている基板(モニター用電源ユニット)をはずしにかかります。
青いコードをはずしつつ、前方に2か所止まっているネジをはずして、

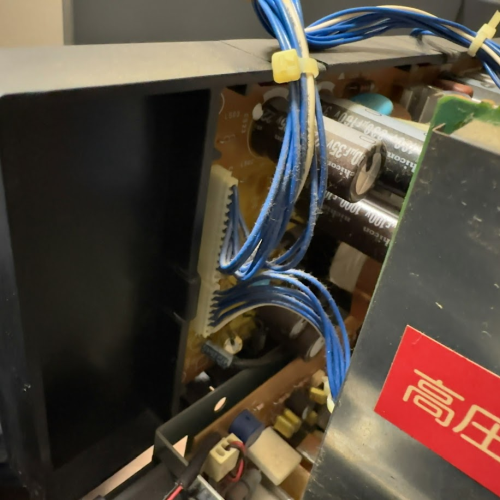

基板につながっているコネクタを向きを覚えつつ、2つはずしていきます。

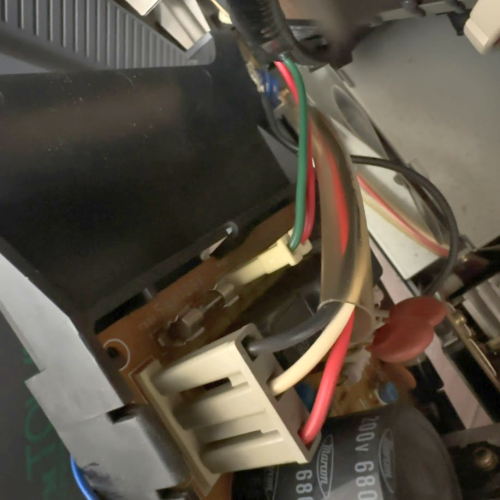

いかにも電源です、という雰囲気のコネクタも2つはずしていきます。
これで基板のはまっている黒いユニットごとはずれます。
メインボード(PC)用電源ユニットとりはずし

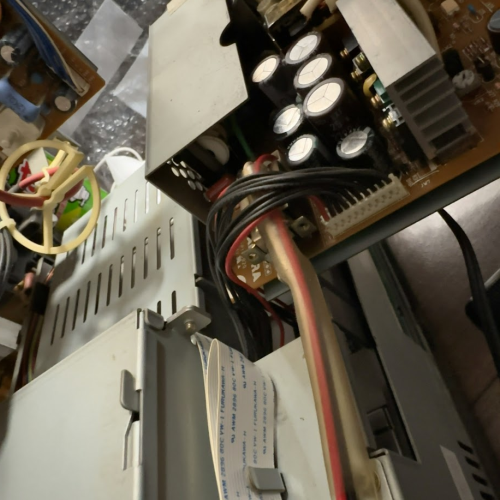

今度は、その下にある大きいファンがついている基板をとりはずしていきます。
コネクターをはずします。向きを忘れないように。

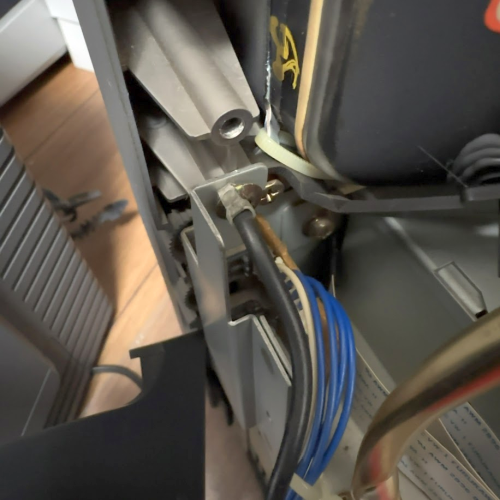

アースが共締めになっているところがあるので、戻すときに止めるのを忘れないように。

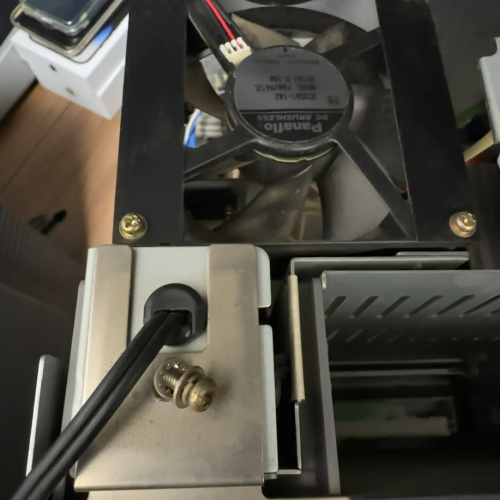

背面の電源コードがでてるところのネジをはずします。
これであとは慎重に上に持ち上げると外れるのですが、フロントの電源スイッチの部分の棒にひっかかってはずれにくいのですが、なんとかうまいことやって持ち上げてください(・・・)
コンデンサー交換

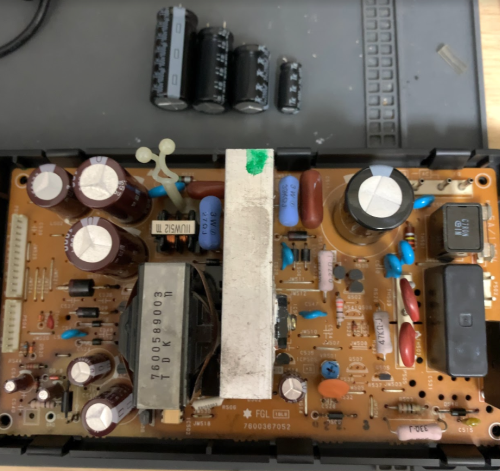

モニター用電源ユニットコンデンサー交換
若松通商と千石電商で調達。9個なのでそんなに大変ではありません。
最初、妥協して85℃品をつけてしまったのですが「電源は105℃にせよ!」ということで心を入れ替えて付け替えなおしました。
耐圧 | 容量 | 上限温度 | 備考 | |
C511 | 200V | 680μF | 105℃ | スナップイン |
C520 | 160V | 330μF | 105℃ | |
C519 | 100V | 1000μF | 105℃ | |
C523 | 35V | 2200μF | 105℃ | |
C524 | 25V | 1000μF | 105℃ | |
C525 | 16V | 3300μF | 105℃ | |
C543 | 25V | 47μF | 85℃ | ELNA(9140S) |
C527 | 25V | 22μF | 85℃ | ELNA(9114H) 手持ちの50V品で代用 |
C514 | 100V | 10μF | 105℃ | 手持ちの160V品で代用 |
右上のコンデンサーが技術の発展で、一回り小さくなってるのがわかります。
この基板のはまっているプラスチックのユニットですが、ネジによる固定だけでなく爪ではまっており、無理にはずそうとすると硬化したプラスチックが割れます(涙)
割れたらあきらめてスーパーXでくっつけましょう(涙x2)
PC用電源ユニットコンデンサー交換
こちらの基板は5つのネジで金属のフレームに固定されているのみです。
5600μFが見つからなかったので、若松で6800μFを調達して代用してみましたが、果たしてどうか。うまくいきました。
耐圧 | 容量 | 上限温度 | 備考 | |
C6 | 200V | 560μF | 105℃ | スナップイン |
C15 | 50V | 1μF | 105℃ | CE-US(9132) IHC |
C23 | 35V | 330μF | 105℃ | LXF |
C19,C20,C21 | 10V | 5600μF | 105℃ | LXF KMG 6800μF品で代用 |
C16 | 25V | 3300μF | 105℃ | LXF |
C24 | 25V | 470μF | 105℃ | CE-US(9316)35V品で代用 |
C18 | 16V | 1000μF | 105℃ | CE-US(9141) 35V品で代用 |
C22 | 10V | 2200μF | 105℃ | CE-US(9141) |
左:交換前 右:交換後
別のUX20の電源ユニットですがよくみるとヒートシンクの形が違うバージョンがあるんですね。
モニター用メインボードコンデンサー交換(未着手)
メインボードのコンデンサー交換もトライしようと思ったのですがトラブルが発生したので、いったん種類だけ調べて交換メンテは先送りすることにしました。
耐圧 | 容量 | 上限温度 | 備考 | ||
C7302 | 16V | 100μF | 85℃ | VX(M) | |
C7303 | 16V | 22μF | 85℃ | VX(M) | |
C561 | 10V | 220μF | 85℃ | ELNA(U) | |
C702 | 160V | 10μF | 85℃ | ELNA(U) | |
C563 | 160V | 47μF | 85℃ | ELNA(S) | |
C7251 | 50V | 3.3μF | 85℃ | VX(M) | |
C7402 | 16V | 10μF | 85℃ | VX(M) | |
C7404 | 50V | 1μF | 85℃ | VX(M) | |
C405 | 16V | 220μF | 85℃ | ELNA(S) | |
C459 | 16V | 1000μF | 85℃ | ELNA(S) | |
C419 | 25V | 2200μF | 85℃ | ELNA(S) | |
C562 | 160V | 33μF | 85℃ | ELNA(S) | |
C7409 | 16V | 10μF | 85℃ | ELNA(S) | ELNA(S) |
C7407 | 16V | 220μF | 85℃ | ELNA(S) | |
C7401 | 35V | 100μF | 85℃ | ELNA(S) | |
C7406 | 16V | 47μF | 85℃ | ELNA(S) | |
C454 | 50V | 1μF | 85℃ | ELNA(S) | |
C457 | 50V | 1μF | 85℃ | ELNA(S) | |
C458 | 50V | 4.7μF | 85℃ | ELNA(S) | ELNA(S) |
C7405 | 50V | 6.8μF | 85℃ | H9106 | |
C412 | 35V | 330μF | 85℃ | ELNA(S) | |
C418 | 16V | 33μF | 85℃ | ELNA(S) | |
C415 | 35V | 330μF | 85℃ | ELNA(S) | |
C7343 | 16V | 10μF | 85℃ | ELNA(S) | |
C7347 | 16V | 100μF | 85℃ | ELNA(S) | |
C7342 | 50V | 3.3μF | 85℃ | ELNA(S) | |
C7252 | 50V | 1μF | 85℃ | ELNA(S) | |
C703 | 160V | 2.2μF | 85℃ | ELNA(S) | |
C420 | 35V | 47μF | 85℃ | ELNA(S) | |
C7340 | 16V | 100μF | 85℃ | ELNA(S) | |
C7256 | 16V | 470μF | 85℃ | ELNA(S) |

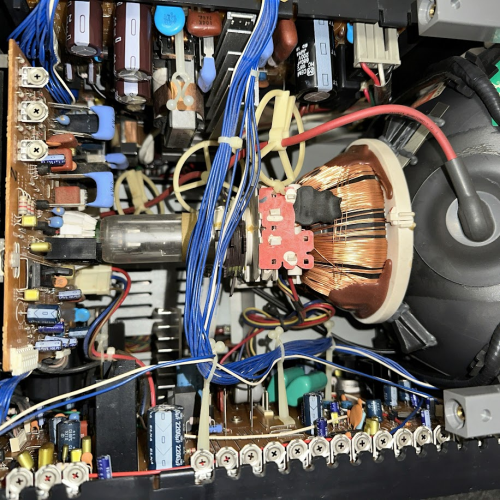

コンデンサー交換完了
あんまり交換した感がないですが、いったん。
さらに、下にメインボードとブラウン管のネック基板にコンデンサーがたくさんあるようです。。。
ここで電源を入れてみたところ、無事につきました。よかった。
メモリ追加

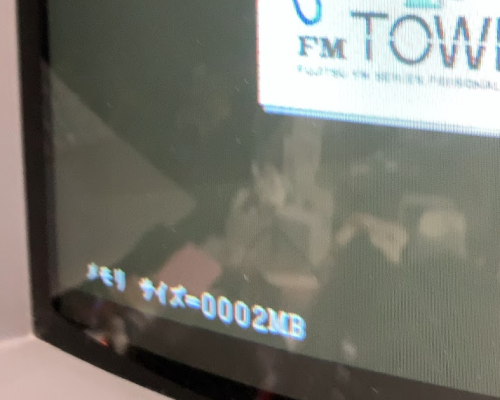

このTOWNSは標準搭載メモリが2MBなのですがSIMMスロットが1つだけついており、68のような専用のメモリボードでなくてもメモリ増設できるという、いわゆるPC-AT的ならくちん仕様なのですが、そうは問屋がおろしません。
(ちなみにUXは、8MBのSIMMの追加で元々の2MBとの合計10MBが最大容量らしいです。別にWindowsを使うわけじゃなくてDOS運用であれば10MBもあれば十分なのでしょう。)

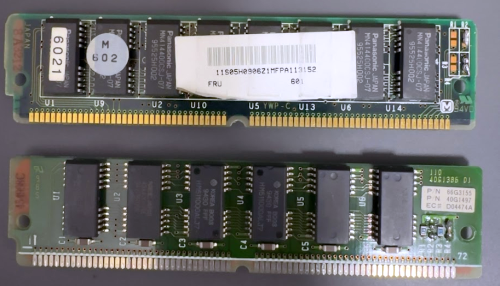

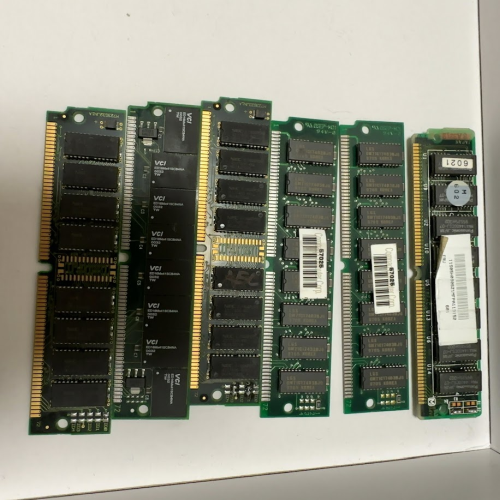

適当に手持ちのSIMMを挿しますがそれだけでは認識しません。ちょっとした細工をする必要があるようです。
写真右のジャンパー(DIP)のところをはんだ付けしてショートしてうまくいくと認識するようです。
TAKE1
2MB追加!もう一声!

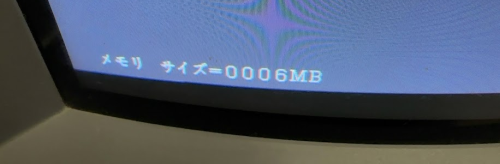

TAKE2
4MB追加!うーん、まあいっかな!?
でも、68のスーパーストIIみたいなメモリがないと動かないゲームとかないと増やした意味を感じられないという(笑)
求む、メモリをもっと必要とするな何か。

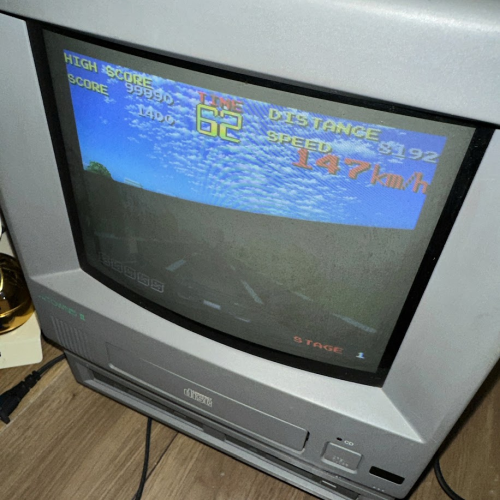

動作テスト
というわけで・・・。
ナンシーより緊急連絡!無事動作しました!!
次は・・・・
基本、TOWNSはゲーム専用機のつもりだったのですがせっかくなのでSCSIデバイスをつないでシステムをインストールするくらいまでは頑張ってみようと思います。
できれば、RS-MIDIでMIDIデータを再生とかも。プレイヤーとかフリーソフトとか全然わかりません。
なので、、、次はシステムディスクとマウスとキーボードを入手していきます!
