【GS音源の最高峰】Roland SC-88Proをメンテナンスする

RolandのSC-88ProとはどんなMIDI音源なのか

1990年代にRolandからたくさんの「GS音源」が発売されましたが、１つの完成形と呼ばれた音源として「SC-88Pro」があります。

「SC-55」に始まったコンピューター用MIDI音源ブームの最高峰として位置づけられており、プロの音楽家も利用していたようです。

これと似たものに「SC-88」「SC-88VL」などがありますので、簡単に違いを説明しておきます。

	発売年	主な性能	定価
SC-55	1991年発売	パート数16 最大同時発音数24 音色数317	69,000円(税別)
SC-88	1994年発売	パート数32 最大同時発音数64 音色数654 ドラムセット24（2つのSFXセットを含む） 音色マップ：2（SC-55、SC-88）エフェクト リバーブ（8種類） コーラス（8種類） ディレイ（10種類）	89,800円(税別)
SC-88VL	1995年発売	SC-88の廉価版でボタンや電源以外の音源としてのスペックは一緒	69,000円(税別)
SC-88ST	1995年発売	SC-88VLからさらに液晶画面を省略したもの。スペックは一緒	59,800円(税別) ※ミュージ郎88STに同梱
SC-88Pro	1996年発売	SC-88をさらに強化。音色数1117 ドラムセット42 音色マップ：3（SC-55/SC-88/SC88Pro）	89,800円(税別)
SC-88ST Pro	1997年発売	SC-88Proの液晶画面省略版。スペックは一緒	69,800円(税別) ※ミュージ郎88Proに同梱

他にこちらはSC-88ProにキーボードがついたSK-88Proというモデルもありました。

いまから手に入れるのであれば、そこまで中古相場の値段も変わらないのであれば、互換性の高いSC-88ProかSC-88ST Proが良いでしょう。

ヤフーオークションでは、SC-88Proで10,000円～15,000円くらいで取引されているようです。

また、「SC-88VL」「SC-88ST」「SC-88ST Pro」はACアダプターが別途必要なので注意しましょう。

ローランドデスクトップミュージックDTM総合カタログ

レトロPC時代の音源のため、USB接続には対応していないので、Windowsマシンなどで利用する際には、このようなMIDI＜ー＞変換ケーブルがオススメです。

分解

SC-88

側面のネジ4本、背面のネジ3本（うち、中央のネジだけ少し長い）をはずします。特に難しいところはありません。

基板が2枚入っていて、中はちょっとややこしい感じです。

ボタン電池はさくっとはずして、液漏れを確認。

ACアダプター不要の電源内蔵のため、電源用のでっかいトランスとシールド版みたいなのがあるのがSC-55系と大きく異なるところですね。

SC-88 Pro

基本的にSC-88と同じで、一般的な「＋」ドライバーでネジをはずすのと、コネクターをはずすのみです。

外側のカバーを外します。

上にかぶさっているサブ基板をコネクタに気をつけながら持ち上げます。

コネクタを注意深く取り外すとメイン基板とサブ基板に分離できますので、それぞれメンテナンスしていきます。

コネクターを外すときに専用工具があると便利です。

メンテナンス道具類

いつも使っているメンテナンス道具の紹介をしておきます。最近無水エタノールが以前は500mLだったのが、400mLになっており、こっそり値上げされていました。

コンデンサー交換

SC-88

サブ基板(6個)

すべて表面実装タイプの電解コンデンサーです。

	個数	耐圧	容量	備考
C11,C23,C42,C44,C49	5	16V	10μF
C38	1	16V	100μF

メイン基板(29個)

すべてラジアルリードタイプの電解コンデンサーです。ラジアルリードタイプは液漏れは起きにくいですが交換します。

	個数	耐圧	容量	備考
C160,C161,C163,C167	4	16V	10μF
C119,C120,C122,C123,C138,C140 C146,C147,C148,C149,C156,C159	12	16V	47μF
C117,C118	2	50V	1μF
C103,C121,C130,C133,C137	5	16V	100μF
C106,C109	2	25V	470μF	50V品で代用
C104	1	25V	4.7μF	50V品で代用
C158,C159	2	16V	220μF
C105	1	16V	3300μF

SC-88 Pro

サブ基板（8個）

こちらはすべて表面実装で電解液の漏れがひどい場合には基板が断線している場合があるので要注意です。

	耐圧	容量	備考
C1,C23,C25,C53,C54,C55	16V	10μF	表面実装タイプ
C6,C57	16V	100μF	表面実装タイプ

コンデンサーを剥がす際に基板のランドも一緒に剥がさないようにゆっくり作業していきます。

新しいコンデンサーは作業しやすいラジアルリード型に変更しています。

メイン基板（43個）

すべてラジアルリード型です。

	耐圧	容量	備考
C137	50V	1μF
C120,C132,C133,C134,C146,C147,C157,C158,C183,C186,C187,C190,C191,C192,C193,C194,C195,C196,C197,C198,C199,C800,C801,C806,C807,C808,C811,C812,C815	16V	33μF
C111,C112,C113,C116,C141,C142,C143,C151,C182,C185	16V	100μF
C125,C126	25V	1000μF
C127	16V	3300μF

外しながら、念の為、コンデンサーの容量と電圧についてメモしていきます。

交換完了しました。

タクトスイッチの交換

フロントパネルのボタンの効きが悪くなっている場合がありますが、そういう場合はマルツオンラインで購入したこちらのスイッチに交換します。

今は、1つ30円するのでコストもまあまあかかりますが、取り扱いがあるのは助かりますね。

タクトスイッチ 6mm角 2ピン 180gf 黒【TVDP17-050B-D】

電池交換・接点復活

ボタン電池がついている音源とついていない音源があります。ついている場合は、確実に寿命を迎えてますので、液漏れもリスクもあるので必ず交換するか取り外しておきましょう。

ちなみに電池が切れているとSC-88Proの電源投入時に「Low Battery」というメッセージがでます。

もしRCAジャックの端子が汚れている場合は、接点復活剤などを塗布して磨きます。

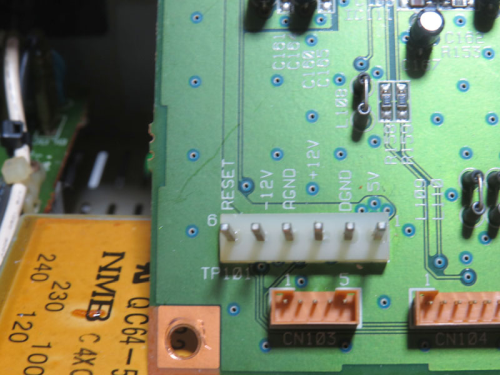

SC-88 リセット信号の断線修復

SC-88の方がコンデンサー交換だけでは液晶表示がおかしいままでした。

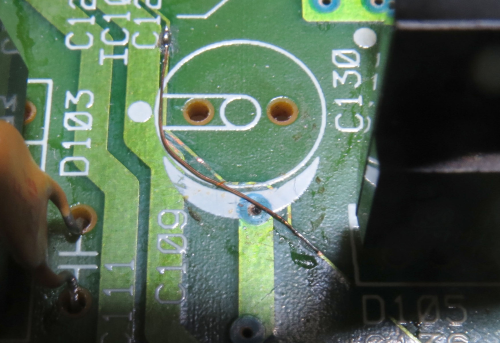

職人に見ていただいたところ、リセット信号が腐食により断線していたとのこと。

修復いただいたところ正常に表示されるようになりました。

この手の故障のSC-88は多いのでご参考ください。

動作テスト

SC-88Proには、セルフメンテナンス機能（テストモード）がついています。

テストモードに入るには、電源OFFの状態で

• パネルのKEY SHIFT　◀ ・ ▶ボタンを押下したまま電源ONにする
• オープニングが表示されている間にVOLUMEつまみを押しこむ(PREVIEW)

成功すれば、一瞬「TEST MODE」と表示されて、液晶画面のテストに入り全ドットが点灯した状態になります。

KEY SHIFT◀ を押しながら、MIDI CH◀ ・ ▶を押す事で、次(前)のテストに移ります。

まとめ

もはやバーチャル音源全盛ですが、重厚感のあるハードウェア音源も良いものです。

SC-55と比べるとかなり重厚な演奏ができるようになっているようです。

KONAMIから発売された「MIDI Power Pro」というゲームミュージックCDは「SC-88」「SC-88Pro」で再生されたものもあるようです。

MIDI Power(Wikipedia)

ぜひ、興味が湧いたら一度手にとって見てください。
